Apa itu switching jaringan?

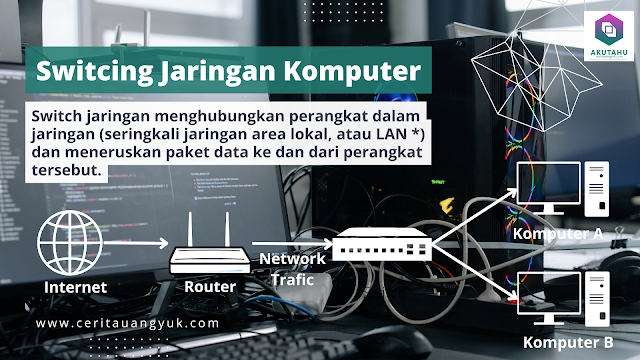

Switch jaringan menghubungkan perangkat dalam jaringan (seringkali jaringan area lokal, atau LAN *) dan meneruskan paket data ke dan dari perangkat tersebut. Tidak seperti router , switch hanya mengirim data ke satu perangkat yang dituju (yang mungkin switch lain, router, atau komputer pengguna), bukan ke jaringan beberapa perangkat.
*Jaringan area lokal (LAN) adalah sekelompok perangkat yang terhubung dalam jarak fisik yang dekat. Jaringan WiFi rumah adalah salah satu contoh umum LAN.
Apa perbedaan antara sakelar dan router?
Router memilih jalur untuk paket data untuk melintasi jaringan dan mencapai tujuannya. Router melakukan ini dengan menghubungkan dengan jaringan yang berbeda dan meneruskan data dari jaringan ke jaringan — termasuk LAN, jaringan area luas (WAN) , atau sistem otonom , yang merupakan jaringan besar yang membentuk Internet.
Dalam praktiknya, ini berarti bahwa router diperlukan untuk koneksi Internet, sedangkan sakelar hanya digunakan untuk perangkat interkoneksi. Rumah dan kantor kecil memerlukan router untuk akses Internet, tetapi sebagian besar tidak memerlukan sakelar jaringan, kecuali jika memerlukan port Ethernet* dalam jumlah besar. Namun, kantor besar, jaringan, dan pusat data dengan puluhan atau ratusan komputer biasanya memang memerlukan sakelar.
*Ethernet adalah protokol lapisan 2 untuk mengirim data antar perangkat. Tidak seperti WiFi, Ethernet memerlukan koneksi fisik melalui kabel Ethernet.
Apa itu sakelar lapisan 2? Apa itu switching lapisan 3?
Switching jaringan dapat beroperasi pada lapisan OSI 2 (lapisan tautan data) atau lapisan 3 ( lapisan jaringan ). Lapisan 2 meneruskan data berdasarkan alamat MAC tujuan (lihat di bawah untuk definisi), sedangkan lapisan 3 meneruskan data berdasarkan alamat IP tujuan . Beberapa sakelar dapat melakukan keduanya.
Sebagian besar switch, bagaimanapun, adalah switch lapisan 2. Switch Layer 2 paling sering terhubung ke perangkat di jaringannya menggunakan kabel Ethernet. Kabel Ethernet adalah kabel fisik yang dihubungkan ke perangkat melalui port Ethernet.
Apa itu switching yang tidak dikelola? Apa itu sakelar terkelola?
Switch yang tidak dikelola hanya membuat lebih banyak port Ethernet pada LAN, sehingga lebih banyak perangkat lokal dapat mengakses Internet. Switch yang tidak dikelola meneruskan data bolak-balik berdasarkan alamat MAC perangkat.
Switch terkelola memenuhi fungsi yang sama untuk jaringan yang jauh lebih besar, dan menawarkan administrator jaringan lebih banyak kendali atas bagaimana lalu lintas diprioritaskan. Mereka juga memungkinkan administrator untuk mengatur Virtual LAN (VLAN) untuk membagi lebih lanjut jaringan lokal menjadi potongan yang lebih kecil.
Apa perbedaan antara alamat MAC dan alamat IP?
Sakelar jaringan merujuk ke alamat MAC untuk mengirim lalu lintas Internet ke perangkat yang tepat, bukan alamat IP.
Setiap perangkat yang terhubung ke Internet memiliki alamat IP. Alamat IP adalah serangkaian karakter alfanumerik, seperti 192.0.2.255 atau 2001:0db8:85a30000:0000:8a2e:0370:7334. Alamat IP bertindak seperti alamat surat, memungkinkan komunikasi Internet yang diarahkan ke alamat itu untuk menjangkau perangkat itu. Alamat IP sering berubah: karena jumlah alamat IPv4 terbatas, perangkat pengguna biasanya diberi alamat baru saat mereka membentuk koneksi baru dengan jaringan.
Alamat IP digunakan pada lapisan 3, yang berarti komputer dan perangkat di seluruh Internet menggunakan alamat IP untuk mengirim dan menerima data, terlepas dari jaringan mana mereka terhubung. Semua paket IP menyertakan alamat IP sumber dan tujuan di headernya, seperti halnya sebuah surat memiliki alamat tujuan dan alamat pengirim.
Sebaliknya, alamat MAC adalah pengidentifikasi permanen untuk setiap perangkat keras, agak seperti nomor seri. Tidak seperti alamat IP, alamat MAC tidak berubah. Alamat MAC digunakan pada lapisan 2, bukan lapisan 3 — yang berarti alamat tersebut tidak termasuk dalam header paket IP. Dengan kata lain, alamat MAC bukan bagian dari lalu lintas Internet. Mereka hanya digunakan di dalam jaringan tertentu.
Bagaimana switch jaringan mengetahui alamat MAC perangkat di jaringan mereka?
Switch jaringan Layer 2 memelihara tabel di memori yang cocok dengan alamat MAC ke port Ethernet switch. Tabel ini disebut tabel Content Addressable Memory (CAM).
Misalkan Komputer A terhubung ke kabel Ethernet yang dihubungkan ke Port 1 switch, Komputer B terhubung ke Port 2, dan Komputer C ke Port 3. Ketika data tiba untuk Komputer A, switch berkonsultasi dengan tabel CAM-nya, melihat di mana Komputer A terhubung, dan tahu untuk meneruskan lalu lintas A-bound Komputer di Port 1, bukan Port 2 atau 3.
Tabel CAM sakelar akan terlihat seperti ini:
| Alamat MAC | Port |
|---|---|
| Alamat MAC Komputer A | 1 |
| Alamat MAC Komputer B | 2 |
| Alamat MAC Komputer C | 3 |
Tabel CAM switch disimpan dalam memori. Jika sakelar dimatikan, tabel akan hilang dan sakelar harus mempelajari kembali tabel saat di-boot ulang.
Sekarang, misalkan switch baru saja dihidupkan dan belum membuat tabel CAM-nya. Itu tidak tahu port mana yang terhubung ke Komputer A, B, dan C. Itu juga tidak tahu alamat MAC mereka.
| Alamat MAC | Port |
|---|---|
| ? | ? |
| ? | ? |
| ? | ? |
Misalkan Komputer A mengirim pesan ke Komputer B. Switch mengambil langkah-langkah berikut untuk mengirimkan pesan ke Komputer B dan mulai mengisi tabel CAM-nya:
- Alamat MAC Komputer A akan mencatat pesan dan mengarahkannya ke port yang dituju
- Kemudian meneruskan pesan Komputer A ke semua komputer lain di jaringan (kecuali Komputer A); atau biasa kita sebut "flooding atau berlebihan"
- Ketika Komputer B membalas, komputer B juga mencatat alamat MAC dan porta Komputer B
| Alamat MAC | Port |
|---|---|
| Alamat MAC Komputer A | 1 |
| Alamat MAC Komputer B | 2 |
| ? | ? |
Sekarang, tabel CAM switching tahu di mana Komputer A dan Komputer B berada. Ia juga mengetahui alamat MAC mereka.
referensi : https://www.cloudflare.com/learning/network-layer/what-is-a-network-switch/
